Виды датчиков УЗИ

Виды датчиков УЗИ

«Глаза и уши» современного диагностического оборудования — датчики, которые передают УЗИ-аппарату поступающую им информацию об организме в виде сигнала. Определяет вид датчика назначение этой детали: выбор прибора зависит от исследуемых тканей и глубины их расположения.

119633, г. Москва, Боровское шоссе, дом 18, корпус 3, этаж 1, помещение I, комната 1Г
+7 (495) 151 84 88
3930

«Глаза и уши» современного диагностического оборудования — датчики, которые передают УЗИ-аппарату поступающую им информацию об организме в виде сигнала. Определяет вид датчика назначение этой детали: выбор прибора зависит от исследуемых тканей и глубины их расположения. Например, в педиатрии используют датчики меньшей мощности, в наблюдении за взрослыми пациентами — большей. УЗИ-датчики поставляются в комплекте с УЗИ-аппаратом или отдельно от него. Перед заказом комплектующих для диагностической техники, убедитесь в совместимости моделей — уточните характеристики изделий по контактам на сайте поставщика.

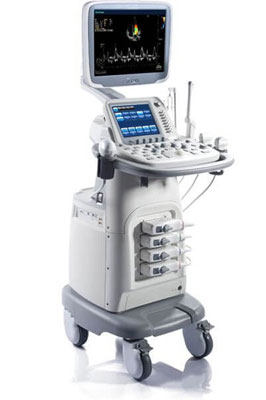

Аппарат УЗИ s20pro1

Характеристики УЗИ-датчиков

  • Области эксплуатации, режимы и типы диагностики.
  • Частота.
  • Длина и радиус кривизны.
  • Угол обзора.
  • Совместимость с приборами для биопсии.
  • Глубина наблюдения.
  • Производитель.
  • Величина.

Чем выше частота работы устройства, тем лучше качество картинки. Эту частоту выбирают, ориентируясь на глубину размещения наблюдаемых структур. Если исследуют состояние полных пациентов, то выбирают инструмент с частой пониже. Для наблюдения за неглубоко находящимися органами выбирают высокочастотные модели.

Виды УЗИ-датчиков

s20pro
  • Внутриполостные. Их назначение — сканирование структур организма в гинекологии, урологии. Такие датчики также используют в проктологии, акушерстве. Они бывают вагинальные, ректальные, комплексного типа.
  • Биплановые. С двумя поверхностями сканирования. Формируют изображение одновременно и по очереди в нескольких проекциях. Триплановые УЗИ-датчики — с тремя излучателями.
  • Матричные. Бывают полуторомерные и двумерные. Содержат внутри двумерную решетку.
  • 3D/4D-объемные датчики. Формируют изображения с объемом различной мерности в режиме реального времени. Дают возможность сканировать структуры послойно, получать информативные трехмерные картинки. Преимущество устройств — высокая детализация исследования. Их используют в диагностике сердца, плода.
  • Игольчатые. Миниатюрные УЗИ-датчики, которыми исследуют труднодоступные области.
  • Видеоэндоскопические. Работают с видеоэндоскопической техникой. Включают гастро- бронхофиброскоп и непосредственно УЗИ-аппарат.
  • Лапароскопические. По виду — тонкие зонды с оконечником-излучателем. Управляются джойстиком. Применяются в малоинвазивной хирургии. В зависимости от модели зонды гнутся в различных плоскостях или совсем не сгибаются.
  • Карандашные. Работают исключительно в режиме непрерывно-волнового CW-допплера. Применяются для сканирования вен, крупных артерий, сердца. Снабжаются раздельным излучателем и приемником.
  • Чреспищеводные. Сканируют структуры в режимах 3D и 4D. Излучатель у датчиков вращается. Они применяются в наблюдении за сердечной мышцей в направлении от митрального клапана.
  • Линейные. Для мониторинга структур, находящихся не глубже 10 см под кожным покровом, расположенных у поверхности тела органов, мышц, сосудов, мелких суставов. Работают с частотой 5 — 15 мГц. Формируют изображение высокого разрешения: исследуемые структуры соответствуют расположению трансдюсора. Необходимое условие точной диагностики таким УЗИ-датчиком — его равномерное прилегание к телу.
  • Конвексные. Сканируют структуры не глубже 25 см от поверхности кожи, работают с частотой 2-7,5 мГц. Ее устанавливают, ориентируясь на комплекцию пациента. Конвексные датчики для УЗИ подходят для исследования органов, находящихся в глубине брюшной полости. Например, для изучения состояния печени, желудка, почек. Преимущество конвексных УЗИ-датчиков — широкий обзор обследуемых сред у поверхности тела. Он увеличивается по мере сканирования вглубь. У таких УЗИ-датчиков высокая разрешающая способность.
  • Микроконвексные. Применяются в педиатрии. Предназначены для диагностических процедур, которые проводят с помощью конвексных УЗИ-датчиков.
  • Секторальные фазированные. Специальная решетка внутри приборов дает возможность менять угол направления луча в плоскости мониторинга, что позволяет наблюдать структуры за ребрами, черепными костями, глазами. Изделия используют в кардиологической диагностике.

Как подобрать датчик для УЗИ-аппарата

Лучше всего подбирать УЗИ-датчики со специалистом, хорошо понимая цели, для которых будет применяться тот или иной датчик. Перед покупкой следует уточнить характеристики различных моделей, комплектацию, совместимость комплектующих. Получить профессиональную помощь в выборе УЗИ-сканера вы можете в нашей компании. Мы поставляем УЗИ-аппараты и детали для них в широком ассортименте, напрямую от производителей. Обращайтесь к нам за консультацией по контактам на сайте.
